Phyto-épuration, suite

Nous avons étalé de la terre autour des bacs.
Et paillé autour des filtres horizontaux. Nous ferons la mise en eau prochainement.

Paille de la petite maison, suite.

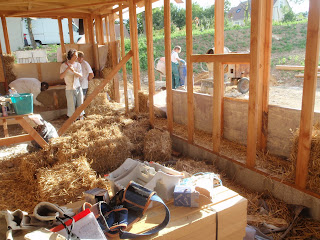

Nous en sommes au troisième rang sauf sur le mur ouest que nous avons démonté car il a pris la pluie. Vue de l'intérieur.
Vue de l'extérieur.
Heureusement nous n'avions coulé qu'une travée de béton. Une petite pluie nous a pris en traitre, car concentrée par le pare-pluie et malencontreusement canalisée au mauvais endroit, en quelques minutes la paille a été profondément mouillée. Après 2 jours de patience et de séchage, nous avons opté pour la sécurité, le démontage.
Nicolas le destructeur se venge des éléments sur le mur qui a résisté 6 coups alors qu'il n'était pas sec !
Après démontage.

Paille de la grande maison, suite et presque fin

Connaissez-vous la technique de l'échafaudage mobile ? Pas très orthodoxe, mais vraiment pratique. Demandez donc à Nicolas, Anne-Claire et Cécile !

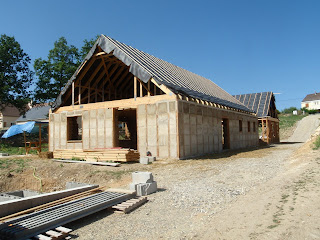

Vue de la grande maison, coté nord-est. Il reste quelques trous à reboucher mais les murs GREB sont quasi terminés. Il faut encore faire les intérieurs des portes et des fenêtres. Le pignon Est sera réalisé partiellement en GREB.
La grande maison, le pare-pluie retroussé, vue du sud.
Vue par la porte d'entrée principale.

Début de la paille de la petite maison.

Début de la paille de la petite maison. Nicolas et Anne-Claire plantent les clous et fixent les feuillards.

Paille grande maison, suite

Nous sommes le 15 aout. 2 semaines que nous avons commencé la paille dans la grande maison. Malgré des problèmes avec les bétonnières (moteur cassé ...), cela avance, nous en sommes au cinquième et dernier rang, si l'on ne compte pas les pignons.
Marie-Noelle et Christine en plein coulage. Ces dames ont testé pour nous des gants en caoutchouc "spécial hydrocarbure". Idéal pour la protection des mains ...
André prépare le 5° rang. Il est difficile de placer la paille. Il est nécessaire de couper les ballots dans le sens de la longueur pour le dessus des fenêtres ...
Pour faciliter le coulage et protéger les plaques de coffrage en OSB, nous mettons avant les dites plaques d'OSB, une feuille de polyane. Nous avions essayé de la mettre coté paille, pour le coulage c'est pareil, mais cela ne protège pas l'OSB et c'est beaucoup plus long à installer.
De plus, nous utilisons des cales vissées dans les poteaux pour positionner les coffrages. Cela aide à la mise en place et au décoffrage. 2 petits trucs bien utiles.

Phyto-épuration

Nous avons mis en place les tuyaux d'écoulement pour les eaux usées, en PVC de 50, (il n'y a pas d'eau vanne), ainsi que les bacs, lors du creusement des réseaux. Les bacs sont des abreuvoirs à vache en polyéthylène de 800 litres. Ils font 1,6m de diamètre et 60 cm de profondeur.

L'objectif maintenant est d'installer le matériel dans les bacs pour les rendre opérationnels, sauf les plantes qui ne survivraient pas sans activité de notre part. Jean-Paul, mon frère ainé est venu m'aider pour l'occasion (les 3 et 4 aout 2010) car il est intéressé par ce système pour les Couchoux.

Notre phyto est réalisée suivant les spécifications proposées par Anne Rivière. Marie-Noëlle et moi avons fait un stage pour apprendre cette technique il y a 2 ans. En cliquant sur le titre du billet vous devriez aller sur le site www.eauvivante.net

Elle est composé successivement :



- d'un filtre à paille et d'un auto-siphon regroupés dans le même regard de 40x40 avec 2 réhausses;





- de 2 filtres verticaux utilisés en alternance grâce à un jeu de vannes;





- de 3 filtres horizontaux en série;


- d'une mare terminale.

Dans les filtres verticaux, l'eau est introduite par bâchée via l'autosiphon. Elle est répartie en surface du filtre grâce à l'araignée de distribution visible en surface des bacs. L'eau traverse la pouzzolane verticalement, puis traverse les cailloux et arrive au fond du bac dans les galets d'où elle s'échappe via les drains horizontaux. Le processus d'épuration commence avec des bactéries aérobies (avec O²). Les sorties sont situées en bas des bacs, ceux-ci sont en général vides d'eau, sauf quand celle-ci les traverse. Les racines des plantes renforcent l'activité bactérienne mais surtout contribuent au dé-colmatage grâce à l'action du vent sur la partie aérienne des plantes. Elles assurent aussi le coté esthétique en créent un microcosme pour une faune particulière.

Dans les filtres horizontaux, l'eau entre d'un coté et ressort de l'autre, presque au même niveau. Ces filtres sont donc constamment pleins d'eau. La chimie épurative n'est pas la même que dans les filtres verticaux ... elles sont complémentaires. Pour plus de détails sur cette merveilleuse alchimie, n'hésitez-pas à vous référer au site eauvivante.net ou au site eautarcie.com

Le Jeudi 5, le SATESE 37 est venu vérifier la réalisation de ce dispositif d'assainissement non collectif neuf. La visite s'est très bien déroulée.

Les murs en paille de la grande maison

Après le stage GREB, nous avions mis de coté l'activité paille dans l'attente de la charpente afin d'être protégés en cas de pluie. Maintenant ça y est, on peut y aller.

Cette semaine, Camille est venu nous aider. Il a un projet de construction en paille pour une exploitation maraichère au nord de Lyon. Il nous a bien aidé toute cette semaine. Merci.

Christine a aussi contribué toute le semaine au chantier.
Julia, en plus de nous faire le repas du vendredi midi, avec sorbet coco maison s'il vous plait, a aussi mis la main à la paille vendredi.

Pierre et Valentin nous ont aussi aidé cette semaine.
Merci à toutes ces bonnes volontés.




Christian et Camille sur la fenêtre de la cuisine.





Etat des façades Nord et Ouest vendredi 6.




Vue de l'intérieur.
