Le stage Rocket Stove (poêle de masse)

Nous avons organisé, avec l'association Alter'Energies, un stage de partage de connaissances les samedi 4 et dimanche 5 septembre pour faire connaitre ce type de poêle. Merci à Anne-Claire, Jean, Maxime, Laurent, Damien, Yanning, Bernard, Pierre, Christian, Étienne et Alexandre pour leurs apports et leur bonne humeur.
L'ensemble des photos est visible dans cet album Picasa. Les documents (dessin 3D skepchUp  .skb et feuille de calcul .ods) sont téléchargeables en suivant ce lien
Après les présentations d'usage, quelques heures de théorie et de présentation diverses, nous sommes passés à la pratique. Mais voyons cela en images :
D'abord un montage à blanc. Plusieurs itérations furent nécessaires pour trouver la bonne solution.

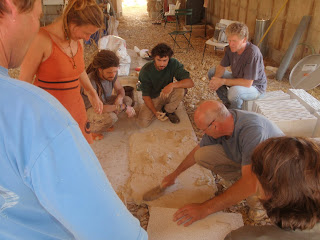

Puis nous avons commencé le montage. D'abord un niveau de bloc Cogetherm en pierre ponce. L'ensemble du montage est assemblé avec de l'argile seule ou avec du sable tamisé (2mm).

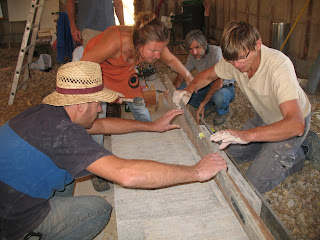

La planéité et l'horizontalité nous ont donné du fil à retordre. Mais la persévérance a payé !
Le premier rang de briques.
Le deuxième rang.
Le troisième rang.
Les quatrièmes et cinquième rangs.

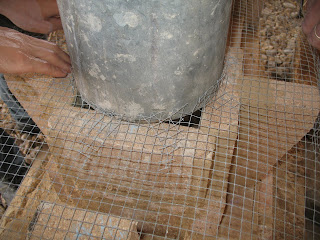

La cheminée interne est installée. Mise en place du grillage qui permettra la retenue de l'isolation entre la cheminée interne et le conteneur.

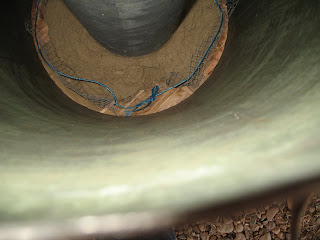

Le conteneur est en place. On voit le grillage replié, le mélange argile sable pour boucher et isoler la base de la cheminée. Nous allons maintenant mettre de la bauge afin de pouvoir mettre ensuite la vermiculite.
Le remplissage de vermiculite. Attention à ne pas faire bouger le conteneur ou la cheminée !
Mise en place d'un opercule de bauge.
Finition à l'argile, plus lisse et légèrement inclinée pour permettre l'évacuation des suies.
Le baril est en place.
Le premier feu, en échappement libre. Rapidement, malgré l'absence de cheminée, le tirage se met en place et les flammes sont aspirées dans le tunnel de combustion.

Il reste à réaliser la canalisation des fumées du bas du baril vers la batterie thermique et bien sûr la batterie thermique elle-même.

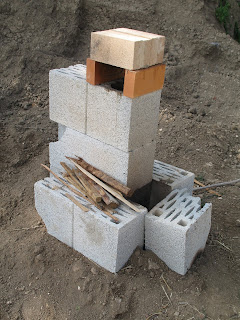

Samedi soir, nous avons mis en place en quelques minutes un Rocket Barbecue et nous y avons cuit rapidement et avec très peu de bois d'excellentes andouillettes ...
